Внимание: Стандарт DIN 7527 официально отменен.
Обзор стандарта DIN 7527 на стальные поковки
Технический регламент DIN 7527 охватывает требования к допускам и припускам на механическую обработку стальных поковок, полученных методами свободной ковки и штамповки. Эксперты Baihu отмечают, что данный стандарт систематизирует допуски для широкого спектра изделий: от дисков до профильного проката. Ниже приведены ключевые разделы документа:
- DIN 7527-1: Допуски на штампованные пластины и диски.
- DIN 7527-2: Допуски для перфорированных дисков (изготовление без ковки).
- DIN 7527-3: Допуски для бесшовных штампованных колец.
- DIN 7527-4: Допуски для бесшовных кованых втулок.
- DIN 7527-5: Допуски для штампованных, катаных и сварных колец.
- DIN 7527-6: Допуски для кованых прутков различного сечения.

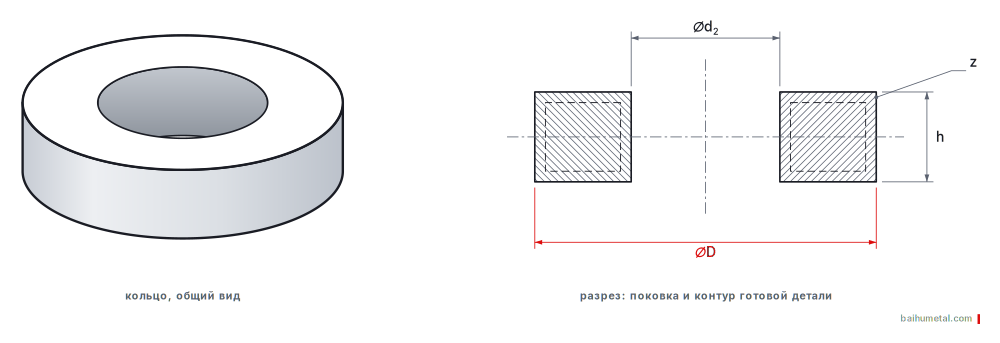

DIN 7527-1: Штампованные пластины и диски
Спецификация распространяется на кованые изделия произвольной геометрии, произведенные методами осадки и растяжения на прессовом или молотовом оборудовании. Стандарт регламентирует предельные отклонения размеров для обеспечения корректной последующей мехобработки.

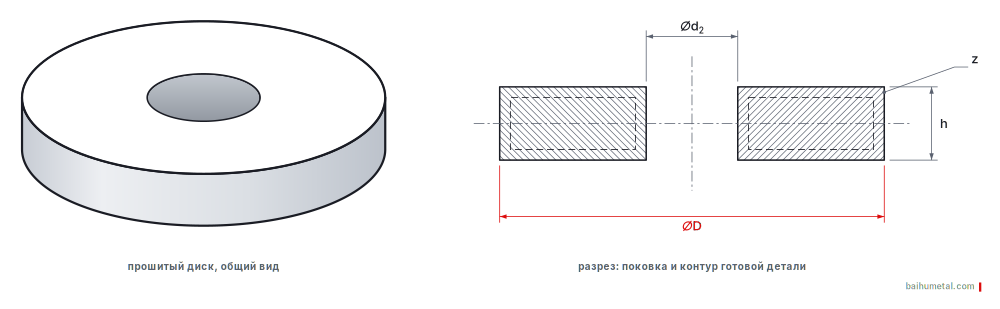

DIN 7527-2: Перфорированные диски без ковки
Данная часть устанавливает нормативы для перфорированных заготовок. Ограничения распространяются на изделия, полученные горячей штамповкой. Геометрические параметры должны соответствовать условиям: 0,1 d3 ≤ h2 ≤ d3 и 40 ≤ d4 ≤ 0,3 d3.

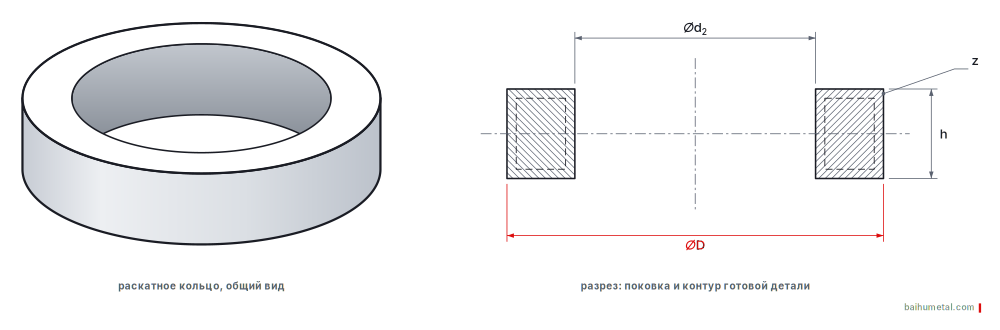

DIN 7527-3: Бесшовные штампованные кольца
Регламентирует допуски для колец, изготовленных без применения сварки. Применимо к методам горячей штамповки, расширения и осадки. Критерии охватывают изделия с геометрией, соответствующей условиям: 0,2 (d3 – d4) ≤ h2 ≤ d3.
DIN 7527-4: Бесшовные кованые втулки
Стандарт определяет допуски на припуски изделий типа «втулка». При заказе продукции в Baihu необходимо учитывать, что размеры d3, d4 и h2 рассчитываются исходя из чистовых габаритов (d1, d2, h1) с учетом припусков на мехобработку 2z1 и 2z2.
DIN 7527-5: Штампованные, катаные и сварные кольца
Регулирует допуски для колец, полученных прокаткой или сваркой плоских заготовок. Допускается изготовление как из цельной заготовки, так и из двух полуколец, что определяется технологическим процессом предприятия-изготовителя.

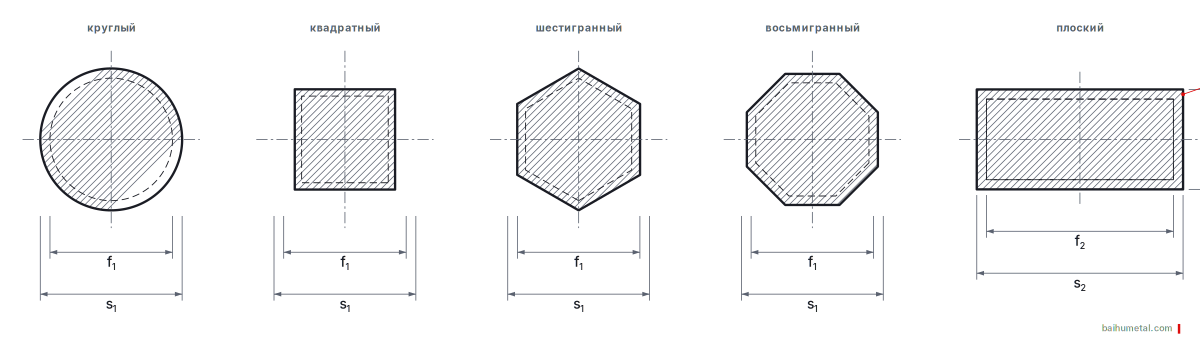

DIN 7527-6: Кованые прутки
Спецификация определяет допуски для прутков круглого, квадратного, шестигранного и восьмигранного сечения, а также плоского проката из конструкционных и инструментальных сталей. Стандарт применим к изделиям с шириной до 1000 мм и длиной до 6000 мм.
